プリウス／プリウスα／ハイエース／アクア／アルファード／エスティマ／ランドクルーザー

車種別適合表はこちら

	専用キーでアンロックの状態にします。 金属アームが、イラストの様に内側に動く状態になればOKです
	OBDロック本体を車両OBDⅡコネクタに挿入します。 ※車両によって、車両OBDⅡコネクタの向きは異なります。
	OBDロック本体を奥までしっかり挿入した状態で、専用キーでロックします。

	専用キーでアンロックの状態にします。

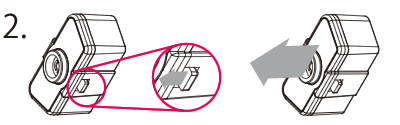

OBDロック本体についているプルレバーを矢印の方向へ引張りながらOBDロック本体を抜取ります。

●OBDロック本体

●専用キー ストラップ取付穴 （市販の携帯ストラップを通すことができます） ※専用キーを紛失すると本体を取外せなくなります。 　取扱いにはご注意ください。

OBDロック本体
製品サイズ	40.5（W）×19.5（H）×20.4（D）/ｍｍ （樹脂部のみ、突起部/金属部除く）
製品重量	13g

専用キー
製品サイズ	20（W）×9.2（D）/ｍｍ
製品重量	0.7g

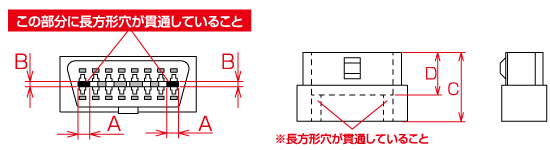

下記の表の条件のすべてを満たさない車両は、取付けできません。

OBDⅡコネクタ色		白　又は　黒
長方形穴サイズ	A	3.6ｍｍ以上
	B	1.6ｍｍ以上
OBDⅡコネクタ長さ	C	26ｍｍ
長方形穴面高さ	D	12～14ｍｍ

×	OBDⅡコネクタに取付け出来ない 車両の参考例
長方形穴が空いていない

●一部の車両で取付け出来ない場合がありますので、本製品をご購入する前に必ず「OBDロック車種別適合表」で確認してからご購入下さい。●本製品を取付けした状態ではOBDⅡコネクタを利用する製品を使用することが出来ません。●車両によりOBDⅡコネクタにカバーが付いている場合があります。その場合、本製品取付後カバーが閉まらないことがあります。またOBDⅡコネクタの位置により、本製品を取付けるとアンダーパネルからはみ出す場合があります。あらかじめご了承ください。●本製品を何らかの方法で取り外して本製品の故障又は車両への損害を与えても、弊社では一切の責任を負いかねます。●本製品は車両盗難を完全に防ぐことを保証するものではありません。本製品を取付けた状態で万が一車両盗難や車上狙いなどの被害、その他損害を被った場合でも、弊社では一切の責任を負いかねます。●本製品の故障による代替品の貸出および付随的障害、損害（車のトラブル、火災、電話代、レンタカー代、作業補償、商業損失等）についての補償は弊社では一切行なっておりません。●本製品を修理・点検期間中または本製品の取付有無にかかわらず車両盗難が発生しても、弊社では一切の責任を負いかねます。※本機の仕様および外観は改良のため予告なく変更することがあります。予めご了承ください。

◆品番：OBDL-110
◆JANコード：4952040049029

コアーズインターナショナル(株)
〒590-0958
大阪府堺市堺区宿院町西1-1-3　堺フェニックスビル5階
TEL:072-227-6661
