F値2.0の大型ガラスレンズ採用で 明るくキレイに撮影! |
コンパクト設計&2.7インチ大画面液晶 本体でも見やすい! |
|
省スペースコンパクト設計! コンパクト設計で視界の邪魔になりません! |
駐車監視機能搭載!(オプション) 駐車中も常時録画! 衝撃を検出し、前後の映像を記録します。 |
|
全国のLED信号機に対応! 東日本/西日本の異なる周波数でもしっかり録画! |
夜間でも明るく撮影! 1/2.7イメージセンサー搭載! |

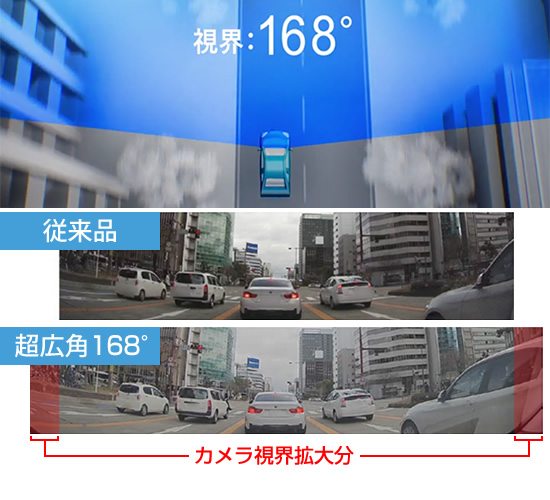

超広角レンズ採用
視野角168°の超広角レンズ採用。
今まで見えなかった車の前方左右が大幅に見やすくなりました。
今まで見えなかった車の前方左右が大幅に見やすくなりました。
いざ!というときを逃さない! 3つの安心録画機能!
- 常時録画
- エンジンONからOFFまでの映像を記録します。
※録画サイズおよび画質の設定により記録時間は異なります。 ※記録上限に達した場合、古い映像から自動で上書きされます。
- 衝撃録画(Gセンサー)
- 衝撃を検出した場合、自動的に衝撃録画データとして記録されます。 ※衝撃を検出した時点のファイルを衝撃録画データとして記録します。 ※初期設定では記録上限に達した場合、古い映像から自動で上書きされます。
- マニュアル録画
- スイッチを押すことで任意のタイミングで映像を記録することができます。 ※スイッチを押した時点のファイルをマニュアル録画データとして記録します。 ※初期設定では記録上限に達した場合、古い映像から自動で上書きされます。
撮影された映像を守る為の安心機能!
■バックアップ機能
事故などで電源が切断しても、スーパーキャパシタによりファイルの破損を抑え、記録した映像を保護します。 ■SDカードチェック機能(撮り逃し防止)
多くのドライブレコーダーではSDカードが破損していても通常通り起動してしまい映像を記録できていないことがあります。本製品では起動時にmicroSDHCカードをチェックし、カードが破損していた場合は液晶表示で異常をお知らせするため、撮り逃しを防止できます。 ■緊急録画停止機能
事故等の大きな衝撃を受けた際、録画を自動で停止します。これにより重要な映像を上書きすることがありません。
※衝撃検出感度はOFF含め11段階に調整できます。
事故などで電源が切断しても、スーパーキャパシタによりファイルの破損を抑え、記録した映像を保護します。 ■SDカードチェック機能(撮り逃し防止)
多くのドライブレコーダーではSDカードが破損していても通常通り起動してしまい映像を記録できていないことがあります。本製品では起動時にmicroSDHCカードをチェックし、カードが破損していた場合は液晶表示で異常をお知らせするため、撮り逃しを防止できます。 ■緊急録画停止機能
事故等の大きな衝撃を受けた際、録画を自動で停止します。これにより重要な映像を上書きすることがありません。
※衝撃検出感度はOFF含め11段階に調整できます。
200万画素で映像もキレイ!
高画質の鮮明な映像を撮影することで、万一のトラブルや予期せぬ事故が起きた時の事故原因解明やスムーズな事故処理等に役立つだけではなく、ドライブの記録映像として後から楽しむこともできます。
記録した映像の確認方法
■本体液晶画面でカンタン再生! 本体の液晶画面で記録した映像をその場で確認できます。 オプションのAVケーブルを接続すればカーナビの画面で映像を再生することができます。 |

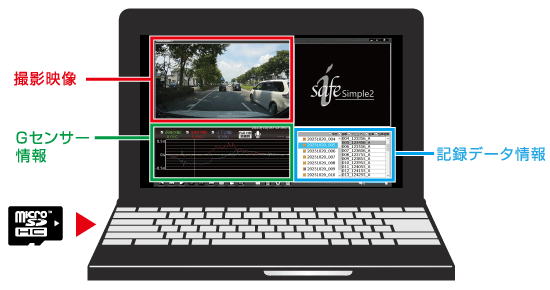

■ビューワソフトで詳しい情報を確認!
付属のmicroSDHCカードに収録された専用ビューワソフトを使用して、録画したデータをパソコンで確認可能!映像や音声だけではなく、Gセンサーの情報も確認できます。
録画したデータを動画や写真に変換し、パソコンへ保存することもできます。
対応OS:Windows7/8.1/10
※パソコンのスペックにより滑らかに再生できない場合があります。
付属のmicroSDHCカードに収録された専用ビューワソフトを使用して、録画したデータをパソコンで確認可能!映像や音声だけではなく、Gセンサーの情報も確認できます。
録画したデータを動画や写真に変換し、パソコンへ保存することもできます。
対応OS:Windows7/8.1/10
※パソコンのスペックにより滑らかに再生できない場合があります。
役立つ便利機能や特長!
全国のLED信号機に対応 | |
東日本/西日本の異なる周波数でもしっかり録画! |
地デジやナビに影響しにくいノイズ対策済み! |
本製品は地デジの受信やナビのGPS受信などへの影響を抑えたノイズ対策を行なっています。 |
※ご使用頂く地域や環境により異なります。 |

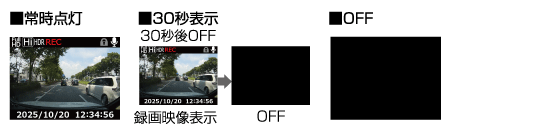

多彩な液晶表示 |
録画中の液晶表示内容を下記の3種類から選択することができます。 |
夜間でも明るく撮影 | |
1/2.7インチイメージセンサー搭載。 イメージセンサーを大型化することで従来よりも鮮明な映像を記録します。 また、夜間の明るさアップも実現しました。 |
オプション機能
駐車監視機能 | |
駐車場での当て逃げなども記録! | 最大12時間録画可能! オプション:駐車監視・直接配線ユニットが必要 エンジンOFFでも最大12時間、映像の記録を続けます。また衝撃を検出し、前後の映像を記録します。 |
DC-DR501 機能一覧
液晶サイズ | 2.7インチフルカラーTFT液晶 | |
GPS | - | |
Gセンサー | ○(ON/OFF調整可能:0.1G~1.0Gまで0.1G単位で設定可能) | |
LED信号機対応 | ◯ | |
HDR/WDR機能 | ○ | |
駐車監視機能 | ◯オプション(「駐車監視・直接配線ユニット」が必要) | |
ノイズ対策 | ○ | |
録画サイズ | FullHD(1920×1080)/HD(1280×720)/SD(640×360) | |
フレームレート | 29fps ※LED信号機が消灯状態で記録されないようにフレームレートを調整済み |
|
画質 | 高画質/低画質の2種類から選択可能 | |
記録方式 | 常時録画/イベント録画(衝撃録画/マニュアル録画[手動録画]) | |
音声録音 | ON/OFF可能 | |
映像ファイル形式 | MOV(MPEG-4 AVC/H.264) | |
録画ファイル構成 | 1ファイル1分単位 | |
記録映像再生方法 | ○専用ビューワソフト(microSDHCカードに収録) ※Windows7/8.1/10専用 |
|
○ビデオ出力(別売AVケーブル必要) | ||
○本体液晶 | ||
記録媒体 | microSDHCカード(付属:8GB/class10) ※4GB~32GB対応 class10推奨 |
|
安心機能 | SDカード チェック機能 |
○起動時にSDカードをチェックし、破損している場合にお知らせします |
緊急録画停止 機能 |
○事故などの大きな衝撃を受けた際に上書きしないように自動で録画を 停止します。ON/OFF調整可能 |
|
バックアップ 機能 |
○事故などで電源が切断しても、スーパーキャパシタによりファイルの 破損を抑え、記録した映像を保護します |
|
カメラ輝度調整 | ◯(3段階に調整可能) | |
液晶の明るさ調整 | ◯(3段階に調整可能) | |
録画中の液晶表示 | ◯(OFF/30秒/ON) | |
カレンダー/時計表示 | ◯ | |
液晶反転機能 | ◯ | |
日時情報の記録 | ◯ | |
ドライブサポート機能 | ◯急加速や急減速、急ハンドルを検出しお知らせします | |
おまかせ設定機能 | ◯録画サイズや画質の設定を一括で簡単に設定変更可能 | |
かんたんスイッチ | ◯(再生/録画/録音/駐車の4種類から選択可能) ※[駐車]は、駐車監視・直接配線ユニットへ変更の接続が必要です。 |
|
取付け | ルームミラー裏 | ◯ |
ダッシュボード | ◯ | |
対応車種 | 12V/24V車 | |
製品保証期間 | 1年(消耗品は除く) |
記録時間の目安
記録時間はmicroSDHCカードの容量、録画サイズ設定、画質設定により変動します。
下記表を参考にしてください。(下記表は常時録画およびイベント録画を含めた値です)
※対応microSDHCカード:4GB〜32GB(class10推奨)
※本製品付属microSDHCカード:8GB(class10)
※上記の記録時間はあくまで参考値です。映像の明暗により記録時間は異なります。
※途中で録画サイズ設定、画質設定を変更して録画した場合は、この限りではありません。
※イベント録画件数は録画領域の割合が20%(初期設定)での参考値です。
※使用するmicroSDHCカードによっては上記記録時間と異なる場合があります。
下記表を参考にしてください。(下記表は常時録画およびイベント録画を含めた値です)
※対応microSDHCカード:4GB〜32GB(class10推奨)
※本製品付属microSDHCカード:8GB(class10)
録画サイズ | 画質 | microSDHCカード容量 | |||
4GB | 8GB(付属) | 16GB | 32GB | ||
Full HD | 高画質 | 約40分 | 約90分 | 約170分 | 約370分 |
低画質 | 約60分 | 約140分 | 約280分 | 約600分 | |
HD | 高画質 | 約65分 | 約150分 | 約290分 | 約620分 |
低画質 | 約115分 | 約270分 | 約510分 | 約1100分 | |
SD | 高画質 | 約95分 | 約210分 | 約410分 | 約900分 |
低画質 | 約165分 | 約360分 | 約720分 | 約1450分 |
※途中で録画サイズ設定、画質設定を変更して録画した場合は、この限りではありません。
※イベント録画件数は録画領域の割合が20%(初期設定)での参考値です。
※使用するmicroSDHCカードによっては上記記録時間と異なる場合があります。
製品仕様
電源電圧 | DC12V/24V | |
最大消費電流 | 300mA以下 | |
動作温度範囲 | -10℃~60℃ | |
カメラ | 撮像素子 | 1/2.7型 CMOSセンサー |
総画素数 | 200万画素 | |
有効画素数 | 最大200万画素 | |
レンズ画角 | 水平136° 垂直70°(対角168°) | |
F値 | F2.0 | |
レンズ材質 | ガラス | |
最低照度 | 2LUX | |
液晶サイズ | 2.7インチフルカラーTFT液晶 | |
液晶解像度 | 320×240 | |
本体サイズ | 82(W)×50(H)×27.6(D)/mm 取付ステー装着時:82(W)×72.2(H)×27.6(D)/mm |
|
重量 | 120g(取付ステー含む) |
付属品
①電源コード(5m) ②エレクトロタップ |
③ステー固定用 両面テープ ④ステー角度調整用 六角レンチ |
⑤脱脂クリーナー ⑥コードクランプ |
microSDHCカード (8GB) ※SDカード変換 アダプター付属 |
オプション
998003-0170 | ACアダプター(1.5m) | |
家庭用コンセントからの電力を供給する時に使用するケーブルです。 |
261780-0080 | 駐車監視・直接配線ユニット | |
車両キースイッチOFF後も電源供給を行い、録画を行うことができます。また本製品より電源を供給するため、シガープラグコードや直接配線コードを別途接続する必要はありません。 ※電源コードと併用することはできません。 |
261781-0370 | AVケーブル | |
ナビやテレビの画面で録画データを確認する際に使用します。 |
261781-0340 | microSDHCカード | |
16GB/class10 | ||
標準価格 オープンプライス JAN:4952040052692 |
取付例
ルームミラー裏 フロントガラス取付 |
ルームミラー裏 フロントガラス取付外観 |
※取付例はイメージのため、配線を省略しています。 ご使用の際は配線を行う必要があります。 |
|
ダッシュボード取付 |

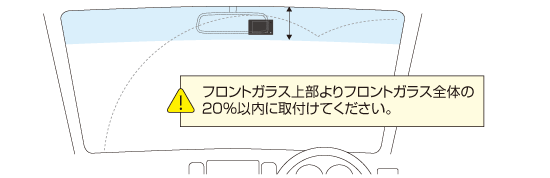

フロントガラス取付時の注意
●フロントガラスへの取付けは、道路運送車両法に基づく保安基準により設置場所が限定されています。フロントガラス上部より20%以内になるように設置してください。※道路運送車両の保安基準第29条(窓ガラス)、細目告示第195条および別添37●ドライブレコーダー本体が運転者の視界の妨げにならないように取付けを行なってください。その際ミラーと干渉しない位置に取付けしてください。●ワイパーの可動範囲に取付けることをお勧めします。範囲外に取付けるとフロントガラスの汚れ、雨天時の水滴などにより記録した映像が見づらくなることがあります。●本製品を車検シールの上に貼らないでください。●地デジやETC等のアンテナ近くには設置しないでください。●本製品の近くにGPS機能を持つ製品やVICS受信機を設置しないでください。誤作動を起こす可能性があります。●衝突被害軽減ブレーキシステムのカメラや防眩ミラーのセンサー等がルームミラー裏側にある場合、車両取扱説明書に記載の禁止エリアを避けて取付けを行うか、ダッシュボードへ取付けを行なってください。
別売オプション「駐車監視・直接配線ユニット」について
■別売オプション「駐車監視・直接配線ユニット」を使用する場合は、下記内容にご注意ください。
●車両の常時電源を使用するため、車両バッテリーへの負荷がかかります。定期的に車両バッテリーの点検を行なってください。●次の方は車両バッテリー上がりの原因になりますのでご使用を控えてください。 (毎日乗車しない・1日の走行が1時間以下・車両バッテリーを1年以上使用している)●駐車監視機能の使用後は車両バッテリー電圧が低下した状態のため、必ずエンジン始動し、車両バッテリーの充電を行なってください。●車両バッテリー上がりに関して、弊社は一切の責任を負いかねますのでご了承ください。●長時間録画を行う場合、microSDHCカードの容量やドライブレコーダーの設定により、録画データが上書きされる場合がありますのでご注意ください。
●車両の常時電源を使用するため、車両バッテリーへの負荷がかかります。定期的に車両バッテリーの点検を行なってください。●次の方は車両バッテリー上がりの原因になりますのでご使用を控えてください。 (毎日乗車しない・1日の走行が1時間以下・車両バッテリーを1年以上使用している)●駐車監視機能の使用後は車両バッテリー電圧が低下した状態のため、必ずエンジン始動し、車両バッテリーの充電を行なってください。●車両バッテリー上がりに関して、弊社は一切の責任を負いかねますのでご了承ください。●長時間録画を行う場合、microSDHCカードの容量やドライブレコーダーの設定により、録画データが上書きされる場合がありますのでご注意ください。
ご購入時の注意
●本製品にはお買い上げの日から1年間の製品保証がついています。(ただしmicroSDHCカード、両面テープ等の消耗品は保証の対象となりません)●ダッシュボード上へ取付ける場合は、道路運送車両法に基づく保安基準に適合させるため、運転や視界の妨げにならない場所に取付けてください。※道路運送車両の保安基準第21条(運転者席)、細目告示第27条および別添29●LED式信号機はLEDが高速で点滅している為、信号機が点滅しているような映像が記録される場合があります。また逆光や信号機自体の輝度が低い等、信号機の色が識別できない場合があります。そのような場合は、前後の映像、周辺の車両状況から判断してください。信号の識別、記録に関する内容について、弊社は一切の責任を負いかねますのでご了承ください。●本製品使用時は必ず付属のmicroSDHCカードを使用してください。付属品以外のmicroSDHCカードとの相性による動作不良について、弊社は一切の責任を負いかねます。●本製品は全ての映像を記録することを保証するものではありません。あらかじめご了承ください。●本製品は使用方法によりプライバシーなどの権利を侵害する恐れがありますのでご注意ください。またイタズラなどの目的で使用しないでください。これらの場合について、弊社は一切の責任を負いかねます。●部品の交換修理、パーツ購入に関しましては販売店にお問い合わせください。●本製品はDC12V/24V専用です。※本製品は日本国内でのみ使用できます。海外では使用できません。※本製品の故障による代替品の貸出は弊社では一切行なっておりません。※本製品の仕様および外観は改良のため、予告なく変更することがあります。あらかじめご了承ください。
◆JANコード:4952040051770
